Ультразвуковое распыление

Ультразвуковое распыление – это распыление жидкости под действием ультразвука при попадании ее на излучающую поверхность с помощью энергии ультразвукового излучения

Ультразвуковое распыление это еще один способ применения ультразвука в качестве рабочего инструмента. Данный метод распыления стал активно применяться в бытовых и промышленных установках только в последние 7 лет. До этого времени использование ультразвукового распыления было маловыражено на рынке.

Как происходит ультразвуковое распыление

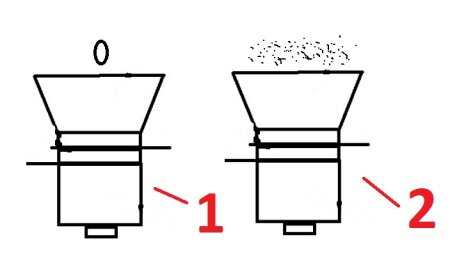

Механизм работы ультразвукового распыления максимально прост – жидкость попадает на излучатель колебательной системы и распыляется. Распыление происходит с поверхности излучателя. Схематически процесс распыления показан на рисунке ниже.



Где, «1» - падение капли на излучающую поверхность.

«2» - капля жидкости под действием энергии ультразвукового излучения распадается на более мелкие капли.

Интенсивность ультразвукового распыления напрямую зависит от приложенной мощности излучения. Размер полученных капель (или пара) зависит от частоты. Чем выше частота – тем меньше частичка пара или капли на выходе из системы.

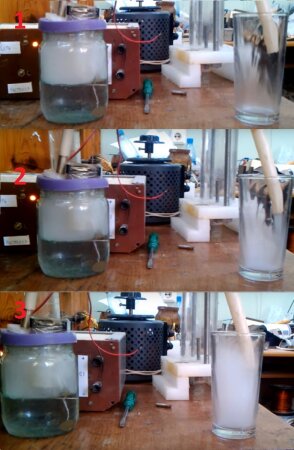

Наглядно ультразвуковое распыление демонстрирует опыт на коллаже ниже. В опыте используется банка с помещенным ультразвуковым излучателем в нее. Банка соединена трубкой со стаканом. Под действием излучения вода в баке переходит в пар, и проходя трубку, заполняет стакан.



Данный процесс от начала и до конца заполнения занимает всего 5-7 секунд. Следовательно, можно сделать вывод – ультразвуковое распыление способно интенсифицировать технологические процессы. Цифрами от 1 до 3 обозначены стадии процесса от начала и до конца.

Применение ультразвукового распыления на практике

Преимущества ультразвукового распыления:

1. 1. Возможность использовать сопла увеличенного диаметра.
2. 2. Частотная зависимость размера частиц.
3. 3. Интенсификация процесса распыления.
4. 4. Повышение качества распыления.

Применения на практике:

1. 1. Для систем увлажнения воздуха. Ультразвуковые увлажнители воздуха.
2. 2. Гранулирование жидкости.
3. 3. Смешивание, перемешивание и интенсификация химических реакций.
4. 4. Ультразвуковое распыление в форсунках впрыска жидких сред.
5. 5. Создание аэрозолей, дисперсных сред и фаз.
6. 6. Ультразвуковые ингаляторы.
