Как проверить ультразвуковую ванну

В этой статье мы рассмотрим методы и способы проверки ультразвуковых ванн, моек и комплексов.

Виды проверок ультразвуковых ванн

Ультразвуковые ванны подвергаются проверкам своей работоспособности. Виды проверок зависят от этапов производства и ситуации с ванной во время ее эксплуатации. Всего выделяют 2 вида проверок.

Виды проверок УЗ ванн:

1. 1. Проверка электрической части оборудования (описана тут).
2. 2. Проверка излучателей (описано далее в этой статье).

К проверкам работы излучателей следует отнестись максимально внимательно. От этой проверки будет зависеть качество очистки ваших изделий, расход моющего средства и время очистки.

Когда необходимо проверять ультразвуковые ванны

Ультразвуковые ванны это оборудование, которое имеет склонность к старению и ряду неисправностей. УЗ ванны китайского производства с завода имеют проблемы в своей работе, поэтому они подлежат проверки на всех этапах.

Проверку следует проводить:

• - на этапе покупки уз ванны;
• - во время эксплуатации ванны;
• - 1 раз за год ее эксплуатации;
• - в случае поломки ванны.

Проверку после покупки стоит провести сразу пока действует гарантия на оборудование. Но самые важные проверки это во время работы самих ванн. Ультразвуковые излучатели имеют свойство стареть и выходить из строя, а китайская электроника ломается чаще чем сами излучатели раз в 5-7. Не работу или работу с низким КПД излучателя вы не увидите невооруженным глазом. Так же проверки проводят во время поломок ванны, для этого используют диагностику описанную в статье «Ремонт ультразвуковой ванны своими руками».

Проверка ультразвуковой ванны емкостным методом

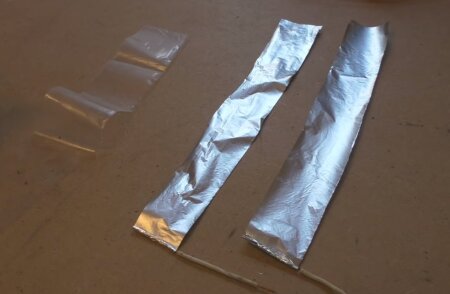

Проверка ультразвуковой ванны емкостным методом это самый сложный метод проверки из описанных в этой статье. Он подходит для людей, которые владеют базовыми знаниями физики и электротехники. Данный метод базируется на измерении изменений электрической емкости алюминиевых пластин до и после воздействия ультразвукового поля на них. Их вид приведен на фото ниже.



В лабораторных условиях оценка качества работы уз ванны проводится согласно следующей инструкции:

1. 1. В УЗ ванну наливается дистиллированная вода согласно номинального уровня оборудования.
2. 2. Далее, на повесах следует опустить 2 алюминиевые пластины длиной 10-15 см в воду и шириной 3-5 см.
3. 3. Установить их на расстоянии не более 3-4мм друг от друга.
4. 4. Провести замер электрической емкости до работы ультразвука RLC-метром.
5. 5. Запустить ультразвук на 1 мин на 100% мощности ванны.
6. 6. Через 1 мин, когда ультразвук отключится, выполнить повторный замер емкости RLC-метром.

Эксперимент будет удачным, если емкость изменилась на 10% или более. Чем больше процент изменения – тем лучше.

Данный метод проверки является сложным для рядового человека и его тяжело провести в домашних условиях. Поэтому существует более простой метод проверки – проверка фольгой.

Проверка ультразвуковой ванны фольгой

Проверка ультразвуковой ванны фольгой это упрощенный метод емкостной проверки, который доступен всем. Для его проведения вам потребуется всего лишь:

• - сама УЗ ванна;
• - и пищевая фольга.



Алгоритм проверки УЗ ванны пищевой фольгой:

1. 1. Налить в ванну воды согласно ее номинального объема.
2. 2. Опустить лист фольги на дно ванны по габариту внутренней емкости. Либо несколько кусочков с габаритом 10 см на 10 см.
3. 3. Запустить ультразвук на 1 минуту.
4. 4. Смотреть появляется ли эффект на фольге. Фольга должна покрыться отверстиями.

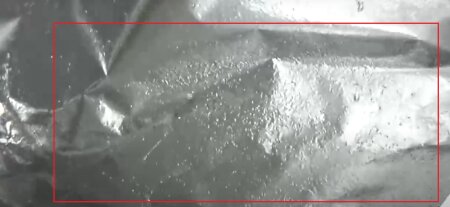

Теперь разберем специфику появления отверстий. Через 10-35 секунд работы ультразвука фольга должна иметь повреждения приблизительно похожие как на фото ниже.

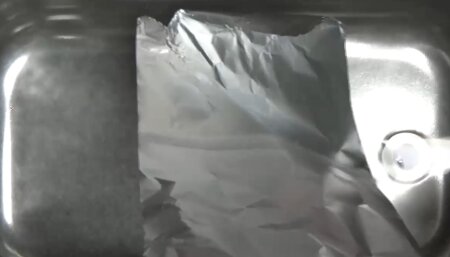

Через 1-5 минут работы фольга должна получить серьезные повреждения в виде больших отверстий как на фото ниже.

Если у вас появились указанные отверстия – значит все хорошо, и ваша ванна работает исправно, если нет – требует ремонта.

Проверка ультразвуковой ванны суспензией

Проверка ультразвуковой ванны суспензией еще один метод проверки доступный всем. Для его проведения вам потребуется порошок из мелких частиц. В роли частиц могут выступать:

• - угольный порошок;
• - графитовый порошок;
• - мелкий бисер;
• - металлическая мелкая стружка;
• - другой материал, который подходит под эти требования.

Алгоритм проверки суспензией:

1. 1. Налить в ванну воды согласно ее номинального объема.
2. 2. Высыпать 1-2 столовых ложки порошка в воду.
3. 3. Равномерно распределить порошок по дну ванны.
4. 4. Запустить ультразвук на 1 минуту.

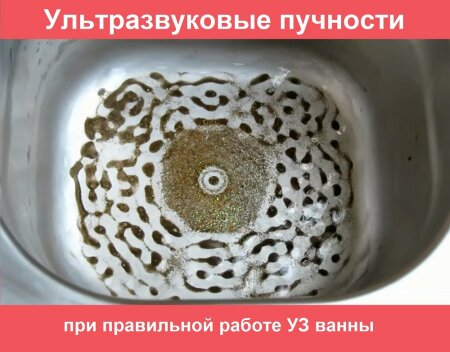

5. 5. Если все работает, то вы увидите ультразвуковые пучности в жидкой среде, а порошок на дне примет вид как на фото ниже.

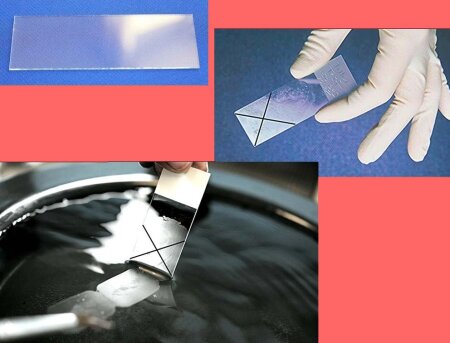

Проверка ультразвуковой ванны предметным стеклом

Проверка ультразвуковой ванны предметным стеклом подойдет для тех у кого есть это стекло. Так же вам потребуется мягкий химический карандаш. Основное назначение этого теста:

• - проверить работу ванны;
• - выбрать оптимальный режим работы.

Очень часто данный метод используют в лабораториях. Алгоритм проверки:

1. 1. Заморозить половину стекла.
2. 2. На замороженной половине нанести карандашом знак «Х».
3. 3. Быстро поместить эту половинку стекла в ванну с работающим ультразвуком.
4. 4. В ванне может быть вода и/или моющий раствор.
5. 5. За 10-15 секунд обработки знак «Х» должен стереться.



Если вы вложились в указанное время – значит у вас все хорошо. Для тех кого возникли проблемы с электроникой и они ищут замену своей сгоревшей – посетите на Каталог генераторов для выбора замены.

Если вам потребовалось проверить сам ультразвуковой излучатель а не ванну в сборе, то читайте статью «Проверка ультразвукового излучателя».
