Як перевірити ультразвукову ванну

У цій статті ми розглянемо методи та способи перевірки ультразвукових ванн, мийок та комплексів.

Види перевірок ультразвукових ванн

Ультразвукові ванни піддаються перевіркам власної працездатності. Види перевірок залежать від етапів виробництва та ситуації із ванною під час її експлуатації. Усього виділяють 2 види перевірок.

Види перевірок УЗ ванн:

1. 1. Перевірка електричної частини устаткування (описано тут).
2. 2. Перевірка випромінювачів (описано далі у цій статті).

До перевірок роботи випромінювачів слід віднестися максимально уважно. Від цієї перевірки залежатиме якість очищення ваших виробів, витрата миючого засобу та час очищення.

Коли необхідно перевіряти ультразвукові ванни

Ультразвукові ванни це обладнання, яке має схильність до старіння та ряду несправностей. УЗ ванни китайського виробництва із заводу мають проблеми у своїй роботі, тому вони підлягають перевірці на всіх етапах.

Перевірку слід проводити:

• - на етапі купівлі уз ванни;
• - під час експлуатації ванни;
• - 1 раз на рік її експлуатації;
• - у разі поломки ванни.

Перевірку після покупки варто провести відразу, поки діє гарантія на обладнання. Але найважливіші перевірки це під час роботи самих ванн. Ультразвукові випромінювачі мають властивість старіти і виходити з ладу, а китайська електроніка ламається частіше, ніж самі випромінювачі разів у 5-7. Не роботу або роботу з низьким ККД випромінювача ви не побачите неозброєним оком. Також перевірки проводять під час поломок ванни, для цього використовують діагностику описану в статті «Ремонт ультразвукової ванни своїми руками».

Перевірка ультразвукової ванни ємнісним методом

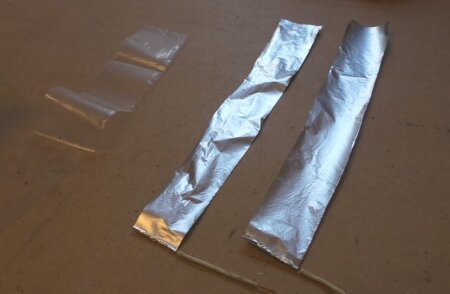

Перевірка ультразвукової ванни ємнісним методом є найскладнішим методом перевірки з описаних у цій статті. Він підходить для людей, які володіють базовими знаннями фізики та електротехніки. Даний метод базується на вимірі змін електричної ємності алюмінієвих пластин до та після впливу ультразвукового поля на них. Їхній вигляд наведено на фото нижче.



У лабораторних умовах оцінка якості роботи уз ванни проводиться згідно з наступною інструкцією:

1. 1. В УЗ ванну наливається дистильована вода відповідно до номінального рівня обладнання.
2. 2. Далі, на підвісах слід опустити 2 алюмінієві пластини довжиною 10-15 см у воду і шириною 3-5 см.
3. 3. Встановити їх з зазор не більше 3-4мм друг від друга.
4. 4. Провести вимірювання електричної ємності до роботи ультразвуку RLC-метром.
5. 5. Запустити ультразвук на 1 хв на 100% потужності ванни.
6. 6. Через 1 хв, коли ультразвук відключиться, виконати повторне вимірювання ємності RLC-метром.

Експеримент буде вдалим, якщо ємність змінилася на 10% або більше. Чим більший відсоток зміни – тим краще.

Даний метод перевірки є складним для пересічної людини та її важко провести в домашніх умовах. Тому існує простіший метод перевірки – перевірка фольгою.

Перевірка ультразвукової ванни фольгою

Перевірка ультразвукової ванни фольгою це спрощений метод ємнісної перевірки, який доступний для всіх. Для його проведення вам знадобиться лише:

• - сама УЗ ванна;
• - та харчова фольга.



Алгоритм перевірки УЗ ванни харчовою фольгою:

1. 1. Налити у ванну води відповідно до її номінального об`єму.
2. 2. Опустити лист фольги на дно ванни за габаритом внутрішньої ємності. Або кілька шматочків із габаритом 10 см на 10 см.
3. 3. Запустіть ультразвук на 1 хвилину.
4. 4. Дивитись чи з'являється ефект на фользі. Фольга має покритися отворами.

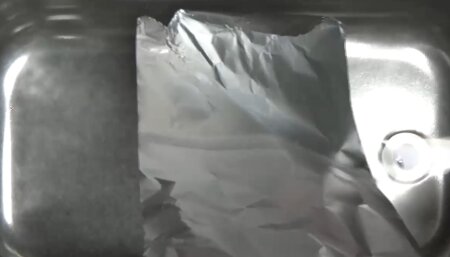

Тепер розберемо специфіку появи отворів. Через 10-35 секунд роботи ультразвуку фольга повинна мати пошкодження приблизно схожі на фото нижче.

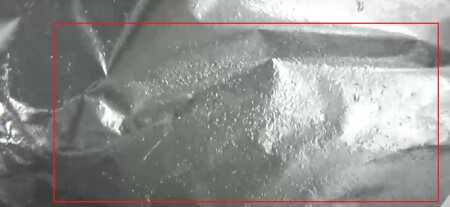

Через 1-5 хвилин роботи фольга має отримати серйозні пошкодження у вигляді великих отворів як на фото нижче.

Якщо у вас з'явилися отвори – значить все добре, і ваша ванна працює справно, якщо ні – вимагає ремонту.

Перевірка ультразвукової ванни суспензією

Перевірка ультразвукової ванни суспензією ще один метод перевірки доступний для всіх. Для його проведення вам знадобиться порошок із дрібних частинок. У ролі частинок можуть виступати:

• - вугільний порошок;
• - графітовий порошок;
• - дрібний бісер;
• - металева дрібна стружка;
• - інший матеріал, що підходить під ці вимоги.

Алгоритм перевірки суспензією:

1. 1. Налити у ванну води відповідно до її номінального об`єму.
2. 2. Висипати 1-2 столові ложки порошку у воду.
3. 3. Рівномірно розподілити порошок по дну ванни.
4. 4. Запустити ультразвук на 1 хвилину.

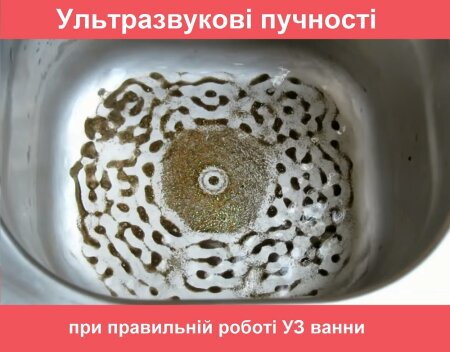

5. 5. Якщо все працює, то ви побачите ультразвукові пучності в рідкому середовищі, а порошок на дні набуде вигляду як на фото нижче.

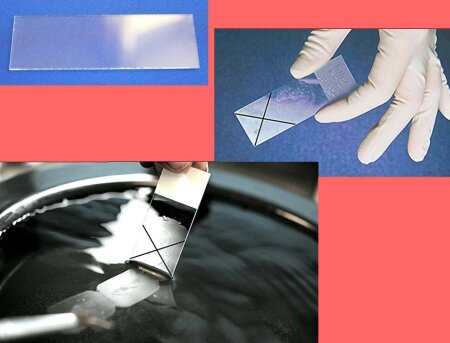

Перевірка ультразвукової ванни предметним склом

Перевірка ультразвукової ванни предметним склом підійде для тих, хто має це скло. Також вам знадобиться м'який хімічний олівець. Основне призначення цього тесту:

• - перевірити роботу ванни;
• - вибрати оптимальний режим роботи.

Дуже часто цей метод використовують у лабораторіях. Алгоритм перевірки:

1. 1. Заморозити половину скла.
2. 2. На замороженій половині нанести олівцем знак «Х».
3. 3. Швидко помістити цю половинку скла у ванну з діючим ультразвуком.
4. 4. У ванні може бути вода та/або миючий розчин.
5. 5. За 10-15 секунд обробки знак «Х» має стертися.



Якщо ви вклалися у вказаний час – значить, у вас все добре. Для тих, у кого виникли проблеми з електронікою, вони шукають заміну своєї згорілої – відвідайте на Каталог генераторів для вибору заміни.

Якщо вам потрібно перевірити сам ультразвуковий випромінювач, а не ванну в зборі, то читайте статтю «Перевірка ультразвукового випромінювача».
