Ремонт ультразвукової ванни своїми руками

Ремонт ультразвукової ванни своїми руками майже "улюблене" заняття для багатьох власників цього обладнання. Хочу відразу відзначити, що займатися ремонтом необхідно лише маючи відповідну освіту та досвід. Без цих складових можна ще більше зіпсувати обладнання, тому застосування всіх подальших дій над ванною виключно на ваш розсуд. У цій статті ми розглянемо як самому відремонтувати ультразвукову ванну чи мийку. Як відремонтувати ультразвуков мийку – читай нижче.

Види несправностей ультразвукових ванн та мийок

Усі несправності в ультразвуковій ванні можна розділити на 3 групи:

• - поломки корпусу;
• - поломки електроніки;
• - поломки випромінювача.

Найпростіші несправності УЗ ванн і мийок пов'язані саме з корпусом, добре видно не озброєним поглядом. Трохи складніше ремонт електроніки. Найскладніше - випромінювач, він одночасно і простий в ремонті (розглянемо далі).

Перш ніж розпочати ремонт, необхідно провести діагностику та з'ясувати ймовірне проблемне місце у вашому устаткуванні. Поломка ультразвукової ванни може бути очевидна, а іноді очевидна поломка тягне за собою приховані.

Діагностика несправностей ультразвукових ванн та мийок

Переходимо до діагностики несправностей ультразвукових ванн та мийок. Алгоритм діагностики викладено нижче у таблиці. У стовпчику «Проблема» - вказується можлива причина неробочого стану. У колонці «Діагностика» – зазначений метод перевірки.



Для проведення діагностики вам знадобиться наступне обладнання:

• - мультиметр;
• - показник напруги;
• - викрутки;
• - осцилограф.

В ідеалі у вас має бути все, що перераховано вище, якщо ні – то хоча б мультиметр, без нього ніяк.

Проблема	Діагностика
Не включається ванна. Не світиться плата керування.	Перевірте наявність напруги в розетці, надійність з'єднання кабелю та ванни, вимикач на задній панелі переведіть у положення «Увімкнено». Продзвоніть кабель, можливо там обрив. Роботи виконати мультиметром.
Корпус ванни «кусається», щипає	Підключіть заземлення на ванну, кусати повинне перестати, але і швидше за все, ванна перестане працювати. Щипати струмом може у випадках: пробій з випромінювача на корпус, пробій з плати на корпус, пробій ТЕНа. Перевірити наявність пробою можна показником напруги, якщо пробій є – він засвітиться (яскраво). Для перевірки включайте по черзі: УЗ, ТЕНи, саму ванну. Якщо пробиває під час роботи УЗ - це чи плата чи випромінювач – розбирати і дивитися.
Не працює таймер.	Якщо плата таймера не світиться - то швидше за все "померло"  живлення плати управління, часто згоряє разом із самим генератором УЗ (потрібно розбирати і дивитися), або згорів генератор УЗ, інша причина - відпав шлейф від плати управління. Якщо не працюють якісь кнопки, то вони зламалися або злетіла прошивка (що малоймовірно). Таймер не реагує на натискання, не виконує увімкнення та вимкнення – спробуйте увімкнути та вимкнути ванну.
Не гріється рідина у ванні чи мийці.	Продзвоніть запобіжник ТЕНу, продзвоніть ТЕН, перевірте живлення реле, що управляє, так само перевірте силові контакти реле (вони могли обгоріти).
Не працює термостат.	Залежно від типу термостата: електронний – перевірте живлення на ньому та реле управління, якщо живлення є, а він не працює – під заміну; якщо механічний – продзвоніть силові контакти – могли пригоріти.
Не якісно чистить	Необхідно проводити тест на фользі або подібні, всі вони описані в цій статті (там 4 методи перевірки УЗ ванни). Якщо у ванні кілька випромінювачів – можливо один або кілька вийшли з ладу, також перевіряти фольгою.

Ремонт електроніки ультразвукової ванни

Найскладніший випадок це коли згоріла плата генератора. Ультразвукові ванни китайського виробництва SoniClean, Codyson, VGT, Jeken, GT Sonic, Proskit, Desen мають низькоякісні плати генераторів, які побудовані на спрощеній схемі і постійно ламаються. Плати працюють на частоті 40 кГц. Основна причина всіх поломок – перегрів через неправильну експлуатацію ванни.

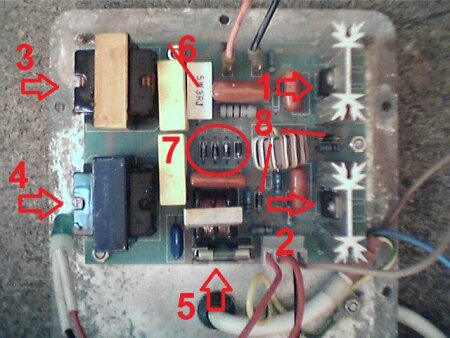

Нижче на зображенні наведено основні місця поломок плат генераторів ультразвукових мийок. Зовнішній вигляд плати може відрізнятися компонуванням елементів від того, що на фото, але схема роботи самої плати залишається не змінною, тому описані вище виробники мають типові поломки в зазначених місцях.



Найчастіше горять транзистори, які позначені цифрами 1 та 2 на малюнку. Причина поломки - перегрів, або вихід з ладу випромінювача. Як транзистори можуть застосовуватися n-p-n транзистори j13007 або j13009 (дивіться на свої маркування) в корпусі TO-220. Горять переважно 2шт відразу.

При вигорянні j13007 або j13009 (1 і 2 на малюнку вище) вони тягнуть за собою діоди UF4007 або FR158 на їх обв'язці, на малюнку позначені цифрою 8. Діоди горять або попарно або поодинці, слід перевіряти обидва. Робочі транзистори не повинні дзвонитися.

Якщо горіло "по серйозному" - то краще перевірити вхідний запобіжник (цифра 5), захисний SQP резистор (цифра 6, його може і не стояти на платі) і діодний міст 7. Як випрямляючі діоди часто використовують 1N4007, на деяких платах стоять мости типу KBU. Всі ці елементи потрібно продзвонити мультиметром.

При серйозному вигорянні страждає трансформатор та дросель позначені цифрами 3 та 4 на малюнку. Для їх перевірки необхідно їх випаяти з плати та перевірити мегомметром обмотки на напрузі 1 кВ, далі 1,5 кВ та 2 кВ. Пробою не має бути. Горять переважно через перегрівання або поломки випромінювача.

Далі перевірте всі доріжки на відсутність обривів та непропаїв. Також можуть підгоряти резистори. Їх слід замінити на той самий номінал, але поставити потужніші. Після проведених маніпуляцій, з ймовірністю 90% ваша ванна почне працювати. У решті 10% випадків слід шукати поломки в інших елементах плати та ванни (кабель живлення, випромінювач).

Відремонтовану плату запустіть у роботу на 30 секунд, 1 хвилину, 5 хвилин, 30 хвилин. Перевірте, щоб нічого не грілося після кожного циклу. Перевірку виконувати при відключеному живленні ванни електронним термометром. Нормальна температура для цих плат за цикл 30 хвилин:

1. 1. Транзистори j13007 чи j13009 – трохи більше 60 °C.
2. 2. Трансформатор та дросель ферити – не більше 70 °C.
3. 3. Трансформатор та дросель обмотки – не більше 80 °C.

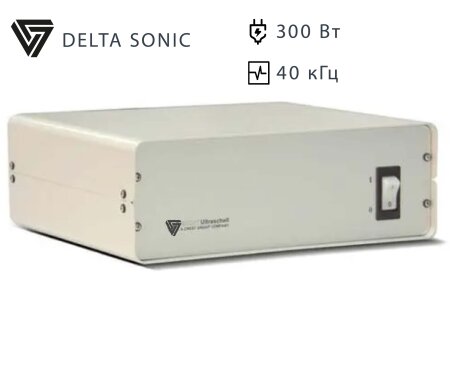

Якщо температурні показники виходять за ці межі - це сигнал до того, що плата, швидше за все, не пропрацює довго. Буває, що плата генератора згоряє так, що відновити неможливо. У цих двох випадках не залишається жодного варіанта, окрім як шукати заміну. Ідеальна заміна – ультразвуковий генератор для ванни виносного типу. Він побудований на промисловій електроніці і не боїться перегріву, більше того, він здатний працювати необмежено довго без виключення. Нижче наведено приклад УЗ генератора вітчизняного виробництва Delta Sonic модель DS-4003, який легко узгоджується із зазначеними ваннами. Для потужніших моделей ванн є генератори з більшою потужністю їх можна подивитися тут. У каталозі можна вибрати генератор для мийок від 1 до 30 л і більше.



Ремонт випромінювача ультразвукової ванни

У ультразвукових ваннах застосовують 2 види випромінювачів:

• - випромінювач таблетки;
• - випромінювач із концентратором.

Обидва ці випромінювачі наведені на малюнку нижче. Усі вони мають проблемні місця:

• - обгорання та пробій клем;
• - поверхневий пробій кілець;
• - відколи та кришення кераміки.

Все це на фото нижче.



Якщо у вас сталося щось із описаного вище – значить ваш випромінювач зламався. Використовувати його далі не рекомендовано – спалить плату генератора. Він підлягає заміні. Для демонтажу використовуйте будівельний фен.

Іноді випромінювач візуально виглядає як новий, але це не означає, що він справний. Вам найкраще виконати його повну перевірку. Сигналом до перевірки може бути згорілий силовий трансформатор або дросель плати генератора. Про повну перевірку написано у статті «Як перевірити ультразвуковий випромінювач». При первинному огляді переконайтеся, що немає сколів і тріщин, а при продзвоні клем «+» і «-» випромінювач не дзвониться мультиметром. Найчастіше цього буде достатньо. Якщо у вас виникли сумніви – виконуйте повну перевірку згідно з рекомендаціями статті «Як перевірити ультразвуковий випромінювач».

Після демонтажу старого випромінювача встановіть новий. Підключіть згідно зі схемою УЗ ванни. Запустіть ванну в роботу і виконайте перевірки нагрівання плати генератора.

Ремонт корпусу та ємності ультразвукової ванни

Корпуси ультразвукових ванн схильні до поломок:

• - тріщини пластикових корпусів;
• - відокремлення внутрішньої ємності від корпусу;
• - протікання стику корпус – внутрішня ємність;
• - протікання внутрішньої ємності у місці зливу рідини;
• - протікання ємності у місці кріплення випромінювача.

Далі поговоримо про способи їх усунення.

Тріщини пластикових корпусів. Проблема типова для всіх пластикових китайських ванн. Пластик псується під час розбирання ванни і від старіння (через 3-4 місяці роботи може з'явитися тріщина). Виправити можна лише склейкою на суперклей або зварюванням пластику.

Відокремлення внутрішньої ємності від корпусу. Зустрічається як у пластикових ванн, так і ванн з нержавіючої сталі. Виявляється від старості та високих температур. Метод усунення – посадити на клей-герметик. Приклад на фото нижче.



Протікання стику корпус – внутрішня ємність. Типова проблема всіх пластикових ванн. В результаті заливає електроніку водою. Рішення – герметизація акваріумним герметиком усієї гуми по периметру.

Протікання внутрішньої ємності у місці зливу рідини. Виявляється як заводський брак або вплив високої температури та старіння. Рішення – розбирання ванни та заливання високотемпературним герметиком.

Протікання ємності у місці кріплення випромінювача. З'являється в результаті вібрації та кавітаційного зносу металу внутрішньої ємності через занадто брудний розчин або рідкісної зміни миючого. Спроба виправити – заварити із внутрішньої сторони без демонтажу випромінювача. Якщо потрібно демонтувати випромінювач – це повна заміна ємності на нову.
