Ремонт ультразвуковой ванны своими руками

Ремонт ультразвуковой ванны своими руками почти «любимое» занятие для многих владельцев этого оборудования. Хочу сразу отметить, что заниматься ремонтом необходимо только имея соответствующее образование и опыт. Без этих составляющих можно еще больше испортить оборудование, поэтому применение всех дальнейших действий над ванной исключительно на ваше усмотрение. В этой статье мы рассмотрим как самому отремонтировать ультразвуковую ванну или мойку. Как отремонтировать ультразвуковую мойку – читай ниже.

Виды неисправностей ультразвуковых ванн и моек

Все неисправности в ультразвуковой ванне можно разделить на  3 группы:

• - поломки корпуса;
• - поломки электроники;
• - поломки излучателя.

Самые простые неисправности УЗ ванн и моек связаны именно с корпусом, они хорошо видны не вооруженным взглядом. Чуть сложнее – ремонт электроники. Самое сложное – излучатель, он же одновременно и прост в ремонте (рассмотрим далее).

Прежде чем приступить к ремонту, необходимо провести диагностику и выяснить вероятное проблемное место в вашем оборудовании. Поломка ультразвуковой ванны может быть очевидна, а иногда, очевидная поломка тянет за собой скрытые.

Диагностика неисправностей ультразвуковых ванн и моек

Переходим к диагностике неисправностей ультразвуковых ванн и моек. Алгоритм диагностики изложен ниже в таблице. В колонке «Проблема» - указывается возможная причина нерабочего состояния. В колонке «Диагностика» - указан метод проверки.



Для проведения диагностики вам потребуется следующее оборудование:

• - мультиметр;
• - показчик напряжения;
• - отвертки;
• - осциллограф.

В идеале у вас должно быть все что перечислено выше, если нет – то хотя бы мультиметр, без него никак.

Проблема	Диагностика
Не включается ванна. Не светится плата управления.	Проверьте наличие напряжения в розетке, надежность соединения кабеля и ванны, выключатель на задней панели переведите в положение «Включено». Прозвоните кабель, возможно там обрыв. Работы выполнить мультиметром.
Корпус ванны «кусается» , щиплет	Подключите заземление на ванну, кусать должно перестать, но и скорее всего, ванна перестанет работать. Щипать током может в случаях: пробой с излучателя на корпус, пробой с платы на корпус, пробой ТЭНа. Проверить наличие пробоя можно показчиком напряжения, если пробой есть – он засветится (ярко). Для проверки включайте поочередно: УЗ, ТЭНы, саму ванну. Если пробивает при работе УЗ то это или плата или излучатель – разбирать и смотреть.
Не работает таймер.	Если плата таймера не светится – то скорее всего «умерло» питание платы управления, часто сгорает вместе с самим генератором УЗ (нужно разбирать и смотреть), либо сгорел генератор УЗ, другая причина – отпал шлейф от платы управления. Если не работают какие-то кнопки, то или они сломались или слетела прошивка (что маловероятно). Таймер не реагирует на нажатия, не выполняет включение и выключение – попробуйте включить и выключить ванну.
Не греется жидкость в ванне или мойке.	Прозвоните предохранитель ТЭНа, прозвоните ТЭН, проверьте питание управляющего реле, так же проверьте силовые контакты реле (они могли обгореть).
Не работает термостат.	В зависимости от типа термостата: электронный – проверьте питание на нем и реле управления, если питание есть, а он не работает – то под замену; если механический – прозвоните силовые контакты – могли пригореть.
Не качественно чистит	Необходимо проводить тест на фольге или подобные, они все описаны в этой статье (там 4 метода проверки УЗ ванны). Если в ванне несколько излучателей – возможно один или несколько вышли из строя, так же проверять фольгой.

Ремонт электроники ультразвуковой ванны

Самый сложный случай это когда сгорела плата генератора. Ультразвуковые ванны китайского производства – SoniClean, Codyson, VGT, Jeken, GT Sonic, Proskit, Desen имеют низкокачественные платы генераторов, которые построены на упрощенной схеме и постоянно ломаются. Платы работают на частоте 40 кГц. Основная причина всех поломок – перегрев из-за неправильной эксплуатации ванны.

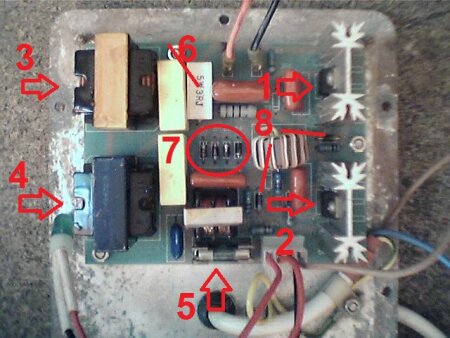

Ниже на изображении приведены основные места поломок плат генераторов ультразвуковых моек. Внешний вид платы может отличаться компоновкой элементов от той что на фото, но схема работы самой платы остается не изменой, поэтому описанные выше производители имеют типовые поломки в указанных местах.



Чаще всего горят транзисторы, которые отмечены цифрами 1 и 2 на рисунке. Причина поломки – перегрев, либо выход из строя излучателя. В качестве транзисторов могут применяться n-p-n транзисторы j13007 либо j13009 (смотрите на свои маркировки) в корпусе TO-220. Горят в основном 2шт сразу.

При выгорании j13007 либо j13009 (1 и 2 на рисунке выше) они тянут за собой диоды UF4007 или FR158 на их обвязке, на рисунке отмечены цифрой 8. Диоды горят либо попарно либо по одиночке, следует проверять оба. Рабочие транзисторы не должны звониться.

Если горело «по серьезному» - то лучше проверить входной предохранитель (цифра 5), защитный SQP резистор (цифра 6, его может и не стоять на плате) и диодный мост 7. В качестве выпрямительных диодов часто используют 1N4007, на некоторых платах стоят мосты-сборки типа KBU. Все эти элементы необходимо прозвонить мультиметром.

При серьезном выгорании страдает трансформатор и дроссель отмеченные цифрами 3 и 4 на рисунке. Для их проверки необходимо их выпаять с платы и проверить мегомметром обмотки на напряжении 1 кВ, далее 1,5 кВ и 2 кВ. Пробоя не должно быть. Горят в основном из-за перегрева или поломки излучателя.

Далее проверьте все дорожки на отсутствие обрывов и непропаев. Так же могу подгорать резисторы. Их следует заменить на тот же номинал, но поставить более мощные. После проведенных манипуляций, с вероятностью 90% ваша ванна запустится в работу. В остальных 10% случаев следует искать поломки в других элементах платы и ванны (кабель питания, излучатель).

Отремонтированную плату запустите в работу на время 30 секунд, 1 минут, 5 минут, 30 минут. Проверьте чтобы ничего не грелось после каждого цикла. Проверку выполнять при отключенном питании ванны электронным термометром. Нормальная температура для этих плат за цикл 30 минут:

1. 1. Транзисторы j13007 либо j13009 – не более 60 °C.
2. 2. Трансформатор и дроссель ферриты – не более 70 °C.
3. 3. Трансформатор и дроссель обмотки – не более 80 °C.

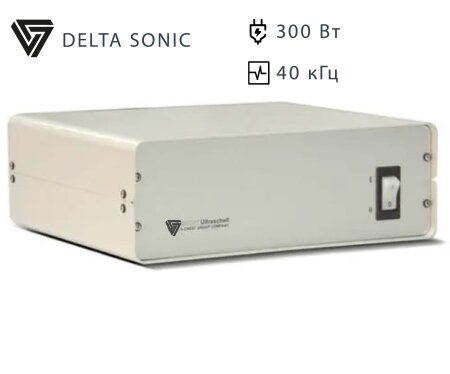

Если температурные показатели выходят за эти пределы – это сигнал к тому что плата, скорее всего, не проработает долго. Бывает, что плата генератора сгорает так, что восстановить не возможно. В этих двух случаях не остается никакого варианта, кроме как искать замену. Идеальная замена – ультразвуковой генератор для ванны выносного типа. Он построен на промышленной электронике и не боится перегревов, более того, он способен работать неограниченно долго без выключения. Ниже приведен пример УЗ генератора отечественного производства Delta Sonic модель DS-4003, который легко согласовывается с указанными ваннами. Для более мощных моделей ванн есть генераторы с большей мощностью их можно посмотреть здесь. В каталоге можно выбрать генератор для моек от 1 до 30 л и более.



Ремонт излучателя ультразвуковой ванны

В ультразвуковых ваннах применяют 2 вида излучателей:

• - излучатель таблетку;
• - излучатель с концентратором.

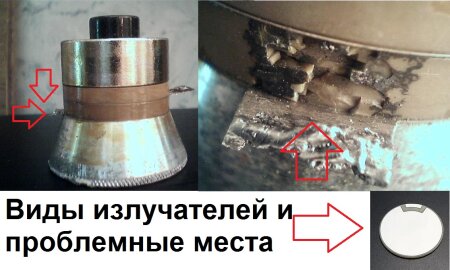

Оба этих излучателя приведены на рисунке ниже. Все они имеют проблемные места:

• - обгорание и пробой клемм;
• - поверхностный пробой колец;
• - сколы и крошения керамики.

Все это на фото ниже.



Если у вас произошло что-то из описанного выше – значит ваш излучатель сломался. Использовать его дальше не рекомендуемо – спалит плату генератора. Он подлежит замене. Для его демонтажа используйте строительный фен.

Иногда излучатель визуально выглядит как новый, но это не означает что он исправен. Вам лучше выполнить его полную проверку. Сигналом к проверке может служить сгоревший силовой трансформатор или дроссель платы генератора. О полной проверке написано в статье «Как проверить ультразвуковой излучатель». При первичном осмотре убедитесь что нет сколов и трещин, а при прозвоне клемм «+» и «-» излучатель не звонится мультиметром. В большинстве случаев этого будет достаточно. Если у вас возникли сомнения – то выполняйте полную проверку согласно рекомендациям статьи «Как проверить ультразвуковой излучатель».

После демонтажа старого излучателя установите новый. Подключите согласно схеме УЗ ванны. Запустите ванну в работы и выполните проверки по нагреву платы генератора.

Ремонт корпуса и емкости ультразвуковой ванны

Корпуса ультразвуковых ванн подвержены поломкам:

• - трещины пластиковых корпусов;
• - отделение внутренней емкости от корпуса;
• - протекание стыка корпус – внутренняя емкость;
• - протекание внутренний емкости в месте слива жидкости;
• - протекание емкости в месте крепления излучателя.

Далее поговорим про методы их устранения.

Трещины пластиковых корпусов. Проблема типичная всех пластиковых китайских ванн. Пластик портится во время разборки ванны и от старения (через 3-4 месяца работы уже может появиться трещина). Исправить можно только склейкой на суперклей или сваркой пластика.

Отделение внутренней емкости от корпуса. Встречается как у пластиковых ванн так и ванн из нержавейки. Проявляется от старости и высоких температур. Метод устранения – усадить на клей-герметик. Пример на фото ниже.



Протекание стыка корпус – внутренняя емкость. Типичная проблема всех пластиковых ванн. В результате заливает электронику водой. Решение – герметизация аквариумным герметиком всей резинки по периметру.

Протекание внутренний емкости в месте слива жидкости. Проявляется как заводской брак либо воздействие высокой температуры и старение. Решение – разборка ванны и заливка высокотемпературным герметиком.

Протекание емкости в месте крепления излучателя. Появляется в результате кавитационного вибро износа металла внутренней емкости из-за слишком грязных растворов или редкой смены моющего. Попытка исправить – заварить с внутренней стороны без демонтажа излучателя. Если требуется демонтировать излучатель – то это полная замена емкости на новую.
